DTS E622 Board (Timecode im XD10)

[TK-Chris]

Nachdem ich den vor einiger Zeit erworbenen XD10 langsam zum Leben erwecken wollte (war leider über Jahre sehr feucht gelagert worden) und nach Netzteil und Display-Tausch nun auch das restliche Innenleben gecheckt wurde, fiel mir leider dieses unschöne Detail auf:







Ein Wiederstand auf dem E622 Board, das für den Timecode zuständig ist, ist wegen überlast verbrannt und hat leider auch die Umgebung gehimmelt, die Platine ist so nicht mehr rettbar und hin. Bermerkbar macht sich das, dass man das Timecodesignal auf dem Subwooferkanal leise hören kann - nicht schön.



Kennt sich irgendwer von euch soweit aus, dass er das Board retten kann, oder hat zufällig jemand noch einen schlacht XD10 - oder das Board übrig?  Umswitchen aud einen 6D ist leider nicht drin, da ich alle Filmtöne rein digital habe....



Liebe Grüße

Christian

[Alex35]

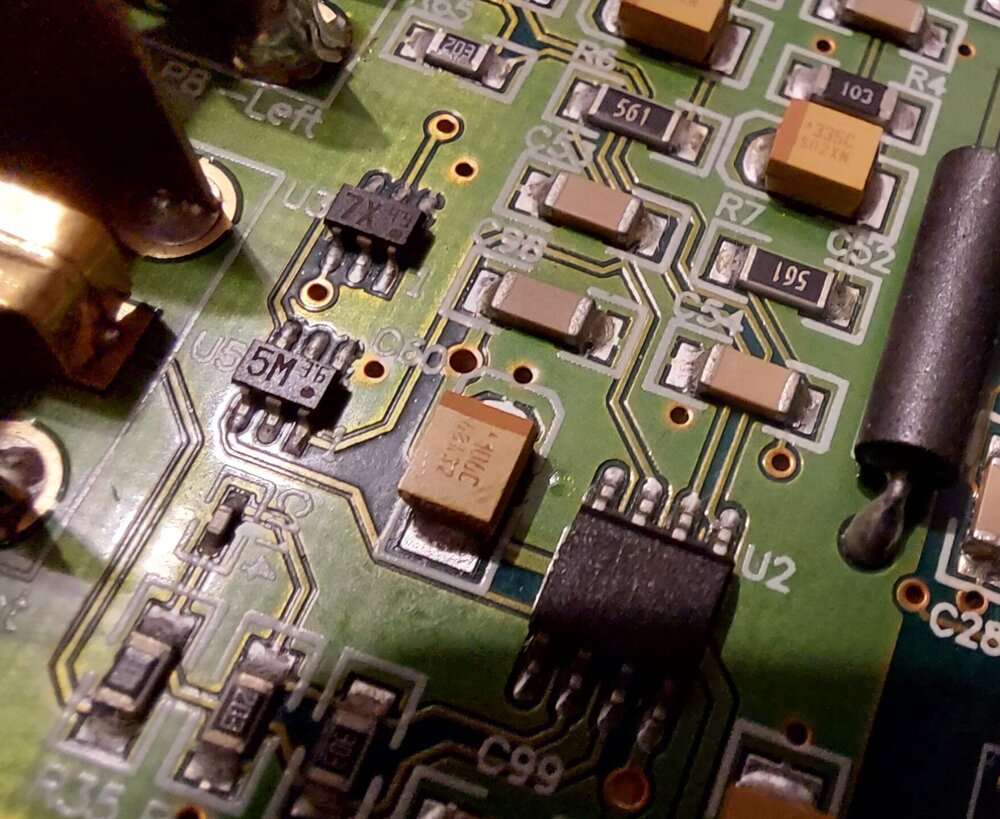

Bei der intakten Karte (bei mir im XD10) sieht der Bereich so aus:



falls das hilft

[stefan2]

Tantalelko, mit typischem Ausfall...brennen gerne.

Sollte zu retten sein, Chris.

[TK-Chris]

Stefan, ich hoffe. bis jetzt haben zwei Elektronik-buden abgewunken, weil die Mehrschichtplatine verschmort ist.... aktuell bleibt nur noch die Hoffnung auf ein Ersatzteil oder ein Austauschgerät.

[stefan2]

Da wird bwohl nur die oberste Schicht angegriffen sein. Vorsichtig runterlöten, versuchen zu reinigen und sehen, ob das Epoxi durchgebrannt ist. Du schreibst ja, das TC Signal wird durchhöbar. Wohl, weil der Filter Kondensator der Stromversorgung fehlt. Ansonsten läuft es doch noch? Dann stehen die Chancen gut.

[TK-Chris]

Der XD läuft sonst einwandfrei, keine Einschränkungen in irgendeiner Art und Weise, es ist wirklich nur der Timecode, den man leider auf dem Subwoofersignal hört.



Die Platine ist gottseidank nicht komplett durch, die Unterseite ist intakt, die Zwischenschicht ist verkohlt und die obere Leiterschicht steht ab.
