Isco Cinelux-Xenon Objektive - Datenblätter oder Infos zum optischen Aufbau gesucht

[simple.joy]

Ich bin seit einiger Zeit auf der Suche nach Datenblättern bzw. vor allem Darstellungen vom optischen Aufbau der Isco Cinelux-Xenon Objektive. Zu beinahe allen Schneider/Isco Objektivfamilien konnte ich bisher etwas in der Art finden, aber bei dieser Serie waren meine Suchen leider nicht erfolgreich.



Ich hab bereits zwei äußerst informative Themen hier, wo ich so eine Info vermutet hätte durchsucht:

https://www.filmvorfuehrer.de/topic/40296-gefunden-gescannt/

https://www.filmvorfuehrer.de/topic/31488-datenbank-f%C3%BCr-35mm-projektionsobjektive



jedoch auch dort nichts entsprechendes finden können. Falls jemand hier Infos dazu hat wie die Objektive aufgebaut sind (ev. auch aus eigener Erfahrung durch Reparatur etc.) wäre ich für jegliche Informationen sehr dankbar. In einem Online-Artikel ist von einer 6 Elemente in 6 Gruppen Konstruktion die Rede, allerdings fehlt dort die Quelle bzw. auch Zeichnungen etc.



Vielen Dank!



[stefan2]

Doppel Gauß, aber ohne verkittete Linsen. Geh historisch zurück zu Kollmorgen, Super Snaplite und arbeite Dich von dort nach vorne, da liegt nämlich deren Herkunft und Basis.

[Film-Mechaniker]

Xenon bedeutet das Fremde. Alle Xenon sind vom TTH-Opic abgeleitet, dem ersten asymmetrischen Doppel-Gauß-Anastigmaten von Horace William Lee, 1920. Leitz hat fürs LEICA-Xenon bei TTH Linsen bezogen.

[simple.joy]

vor 13 Stunden schrieb stefan2:

Doppel Gauß, aber ohne verkittete Linsen. Geh historisch zurück zu Kollmorgen, Super Snaplite und arbeite Dich von dort nach vorne, da liegt nämlich deren Herkunft und Basis.

Vielen Dank - das ist sehr interessant und dazu (Kollmorgen Super Smaplite) gibt es auch etwas mehr Werbematerial und Darstellungen vom Aufbau wie es scheint. Seltsam dass dafür der Xenon Begriff (der ja eng mit Schneider verknüpft ist) verwendet wurde…



Die Bauform der Super Snaplites scheint sich aber schon deutlich zu unterscheiden, aber ich hatte so eines auch noch nicht in den Händen drum ist es schwer einzuschätzen…

[simple.joy]

vor 4 Stunden schrieb Film-Mechaniker:

Xenon bedeutet das Fremde. Alle Xenon sind vom TTH-Opic abgeleitet, dem ersten asymmetrischen Doppel-Gauß-Anastigmaten von Horace William Lee, 1920. Leitz hat fürs LEICA-Xenon bei TTH Linsen bezogen.

Herzlichen Dank dafür! Zwar wusste ich von der TTH - Leica - Schneider Verbindung (auf einigen der Objektive ist ja das TTH Patent angegeben) aber dass Schneider Linsen von dort bezogen hat ist doch interessant in Anbetracht der eigenen Kompetenzen. Es gibt aber insgesamt doch sehr viele Xenon - Varianten. Ich frag mich vor allem wie die Cinelux Xenon im Vergleich mit den cine-Xenon (sowohl die Projektionsobjektive, als auch die Arriflex und TV-Xenon Varianten) aussehen was den Aufbau betrifft.



Würde mich wirklich freuen einige Vergleiche zu machen, aber die Cinelux Xenons scheinen ja nicht in großen Stückzahlen produziert worden zu sein, leider…

[Film-Mechaniker]

https://radojuva.com/fr/2019/10/schneider-super-cinelux-70-2/



https://radojuva.com/wp-content/uploads/2019/10/schneider.pdf



https://www.nocsensei.com/camera/tecnica/marco-cavina/marcocavina/schneider-vp-cinelux-e-super-cinelux-35/

[simple.joy]

Am 24.12.2024 um 16:30 schrieb Film-Mechaniker:

https://radojuva.com/fr/2019/10/schneider-super-cinelux-70-2/



https://radojuva.com/wp-content/uploads/2019/10/schneider.pdf



https://www.nocsensei.com/camera/tecnica/marco-cavina/marcocavina/schneider-vp-cinelux-e-super-cinelux-35/



Vielen Dank! Zu den Schneider Cine-Xenons ist da aber gar nichts dabei, wenn ich nichts übersehen habe, oder?

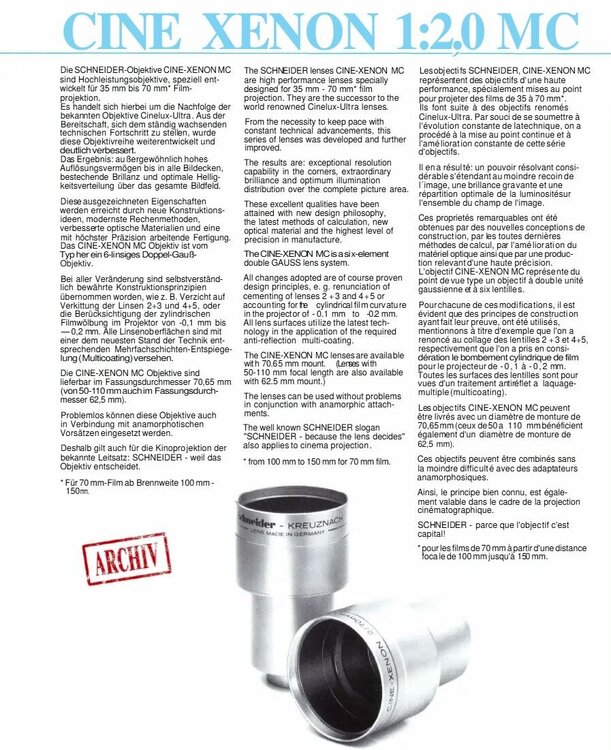

Hier ist jedenfalls das Datenblatt, das diese als 6-linsige Doppel-Gauß-Objektive bezeichnet.

https://de.scribd.com/document/660479888/2-cine-xenon-1zu2a



Zumindest bei der 60 mm Variante des ISCO Cinelux-Xenon f/1.7 bin ich mittlerweile auch ziemlich sicher, dass es sich um eine gewöhnliche Doppel-Gauß Konstruktion mit 6 Linsen in 4 Gruppen handelt. Ob das jedoch für die ganze Produktfamilie gilt, weiß ich aber natürlich nicht.
