Liebe Leute,

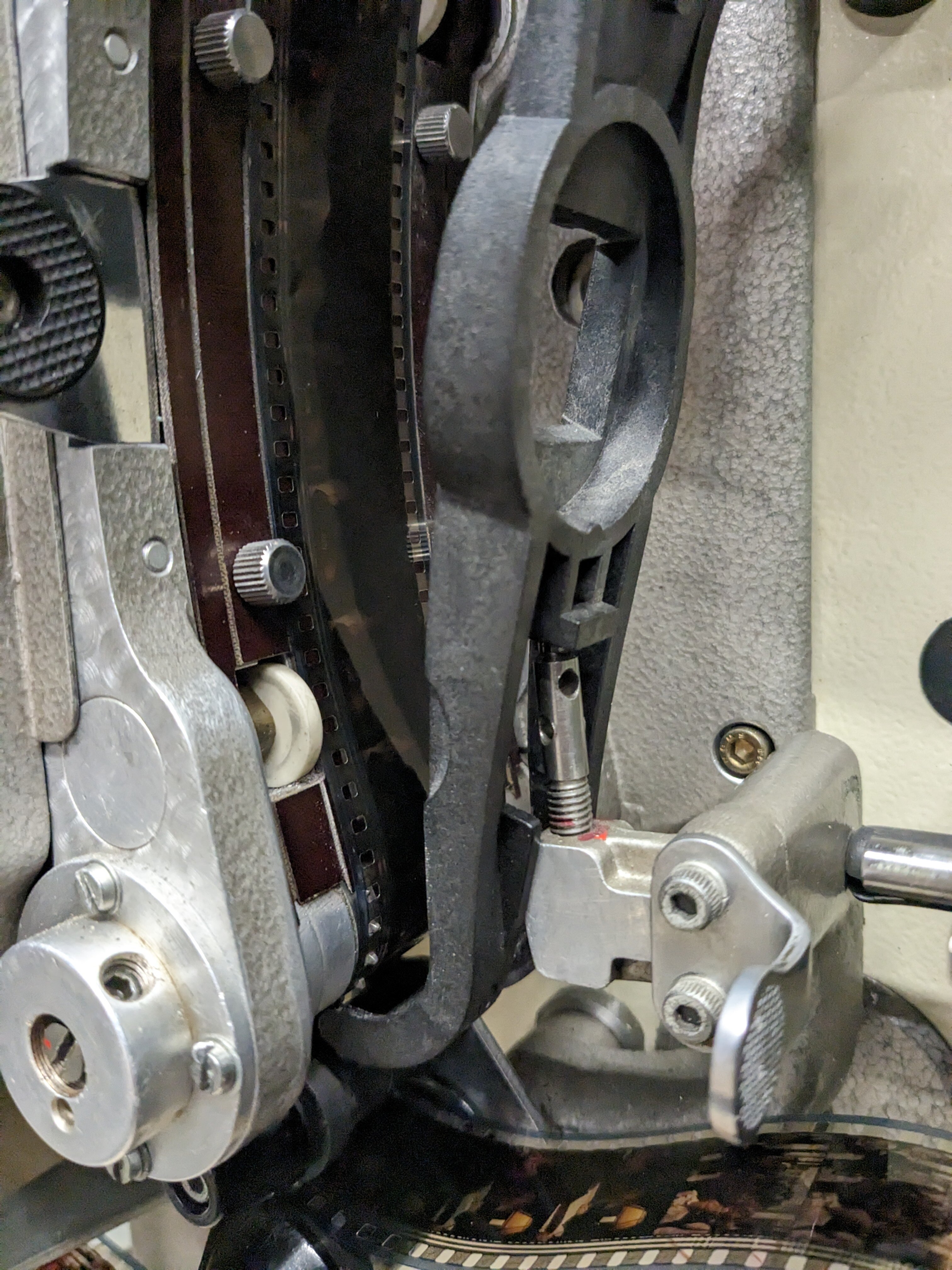

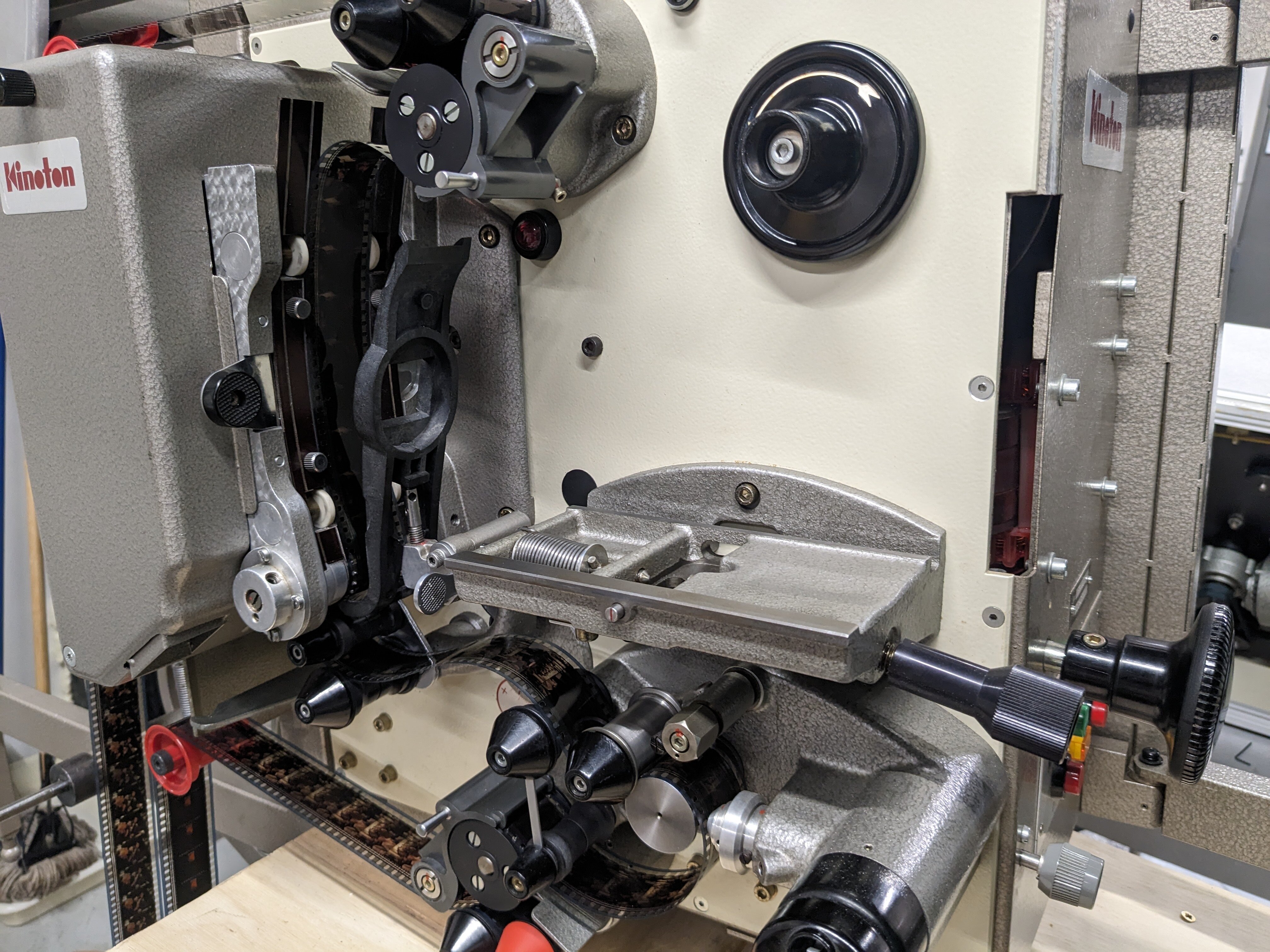

Ich habe eine Kinoton FP-23, und vor ein paar Wochen hat der Bildstand angefangen zu flattern. ich habe darauf hin, wie auch in der Kinoton Anleitung angewiesen, den Druck ueber den Einstellknopf ein wenig erhoeht. Das hat dann ein paar Minuten funktioniert, jedoch hat dann kurz darauf der Bildstrich angefangen sich von selbst nach unten zu bewegen (quasi langsam nach unten rutscht) bis zum Anschlag des Bildstrich  Einstellknopfs. Ich habe dann den Druck wieder zurueck gestellt, aber der das Problem mit den Bildstrich der sich nach unten bewegt kann ich nicht loesen.

Hat vielleicht jemand eine Ahnung was da nicht funktionert, respektiv, wie ich das beheben koennte?

Herzlichen Dank,

& mit freundlichen Gruessen,

Jeff

[PKGeorge]



vor 30 Minuten schrieb webeje:

 respektiv, wie ich das beheben koennte?

 Event. mit so einem Teil:





[webeje]

Vielen Dank fuer die schnelle Antwort!

Ich bin nicht sicher ob ich den Nutzen respektiv die Anwendung dieser Nylon Buchsen richtig verstehe.

Bei mir scheint es eher so dass irgend etwas lose ist, oder die Ahcse von der Bildstrich Einstellung nicht mehr richtig greift,

und daher sich langsam mit dreht. Wie koennte das ueber so eine Buchse behoben werden?

[webeje]

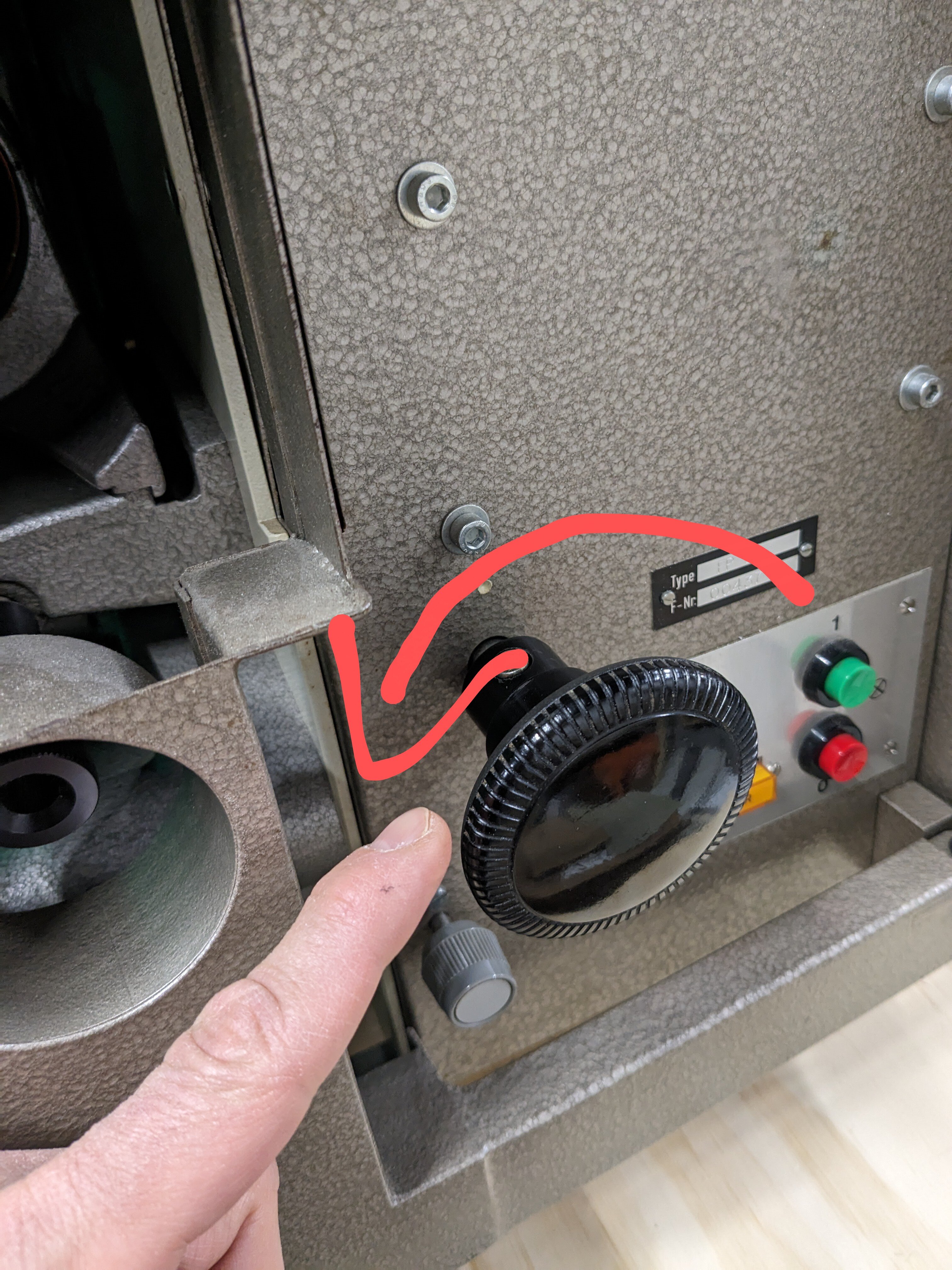

Der Bildstrich Einstellknopf bewegt sich langsam in Richtung des roten Pfeilds Wenn der Projektor läuft, und damit dann auch der Bildstand, der sich dann nach unten bewegt.



Bearbeitet vor 11 Stunden von webeje (Änderungen anzeigen)

[Martin Rowek]

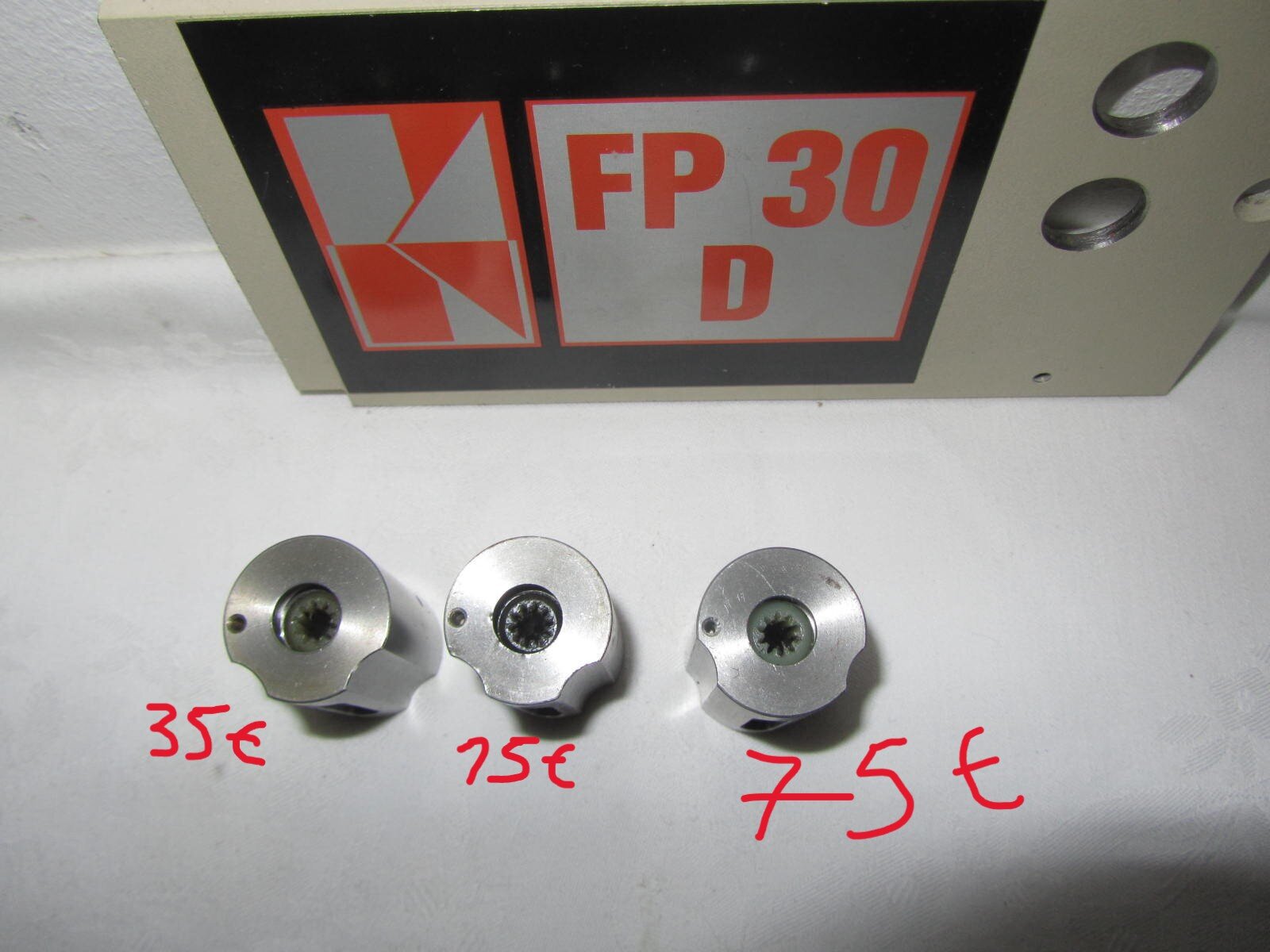

Das Problem lässt sich m. E. für 75 € + Versand lösen 😉

[webeje]

Vielen Dank Martin! Koennt Ihr mir bitte erklaeren was das Problem ist, und wieso sich das mit diesen Buchsen loesen laesst,

und wie diese anzuwenden oder zu installeiren sind?

Vielen Dank!



Bearbeitet vor 11 Stunden von webeje (Änderungen anzeigen)

[Martin Rowek]

Ich wünschte, mir würde nochmal eine FP23 mit elektrischem Wickelwerk zugeflogen kommen. '

Wenn die Bildstrichbuchse verschlissen ist, kommt es zu schlechtem Bildstand bzw. das von Dir beschriebene Problem. Ich habe mal das komplette MK-Getriebe einer FP23 wechseln müssen, weil der Vorbesitzer das Öl nicht vorschriftsmäßig eingefüllt hat und es demzufolge zu einem totalen Getriebeschaden kam.

Anbei die Service Manual 🙂



Kinoton FP23_ServiceManual.pdf

Bearbeitet vor 10 Stunden von Martin Rowek (Änderungen anzeigen)

[webeje]

Vielen herzlichen Dank Martin für das Service Handbuch!!

[webeje]

vor 4 Stunden schrieb PKGeorge:



 Event. mit so einem Teil:



Woher weiss ich denn ob ein Gebrauchte Teil nicht auch verschlissen ist?



[PKGeorge]

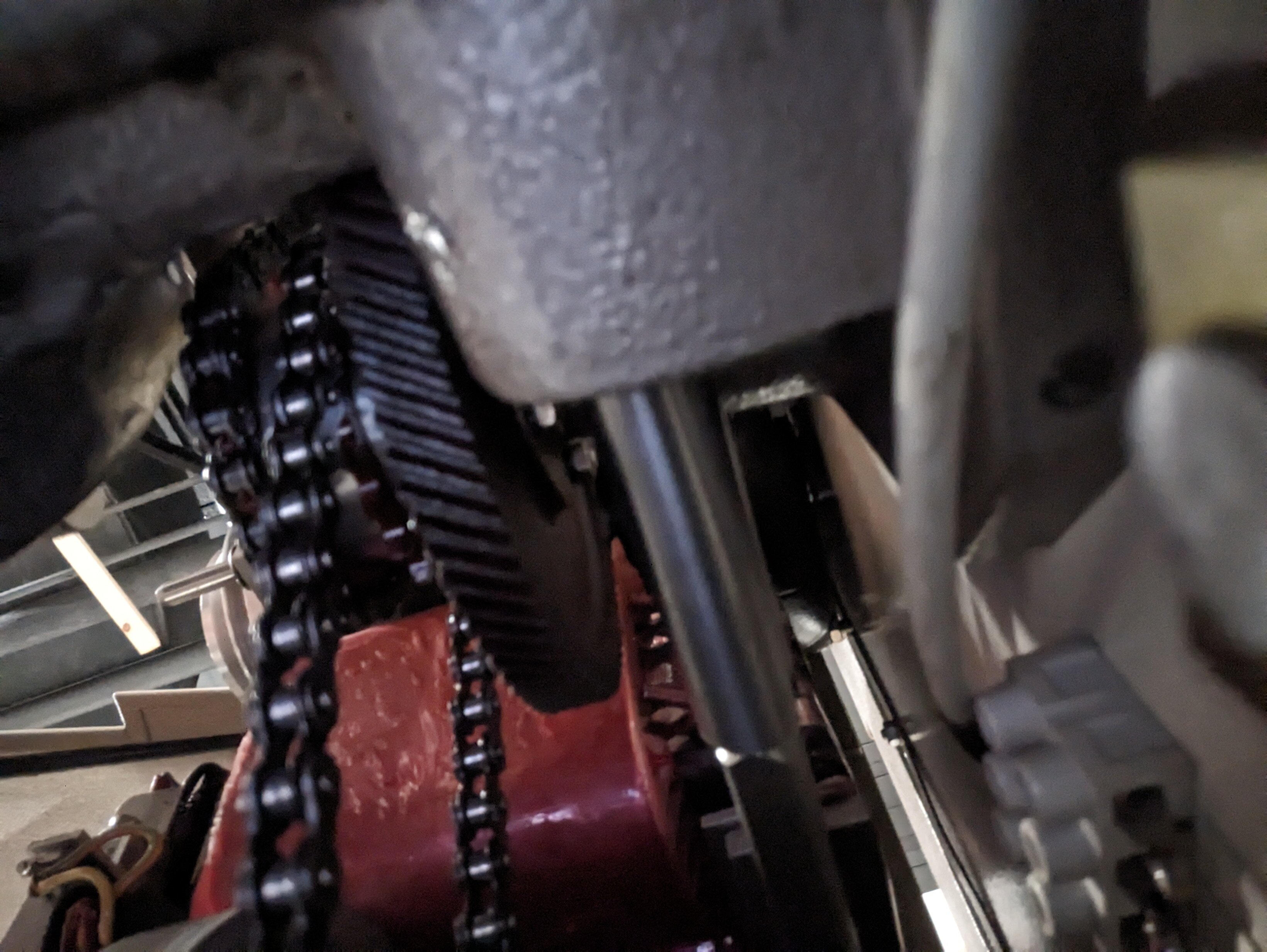

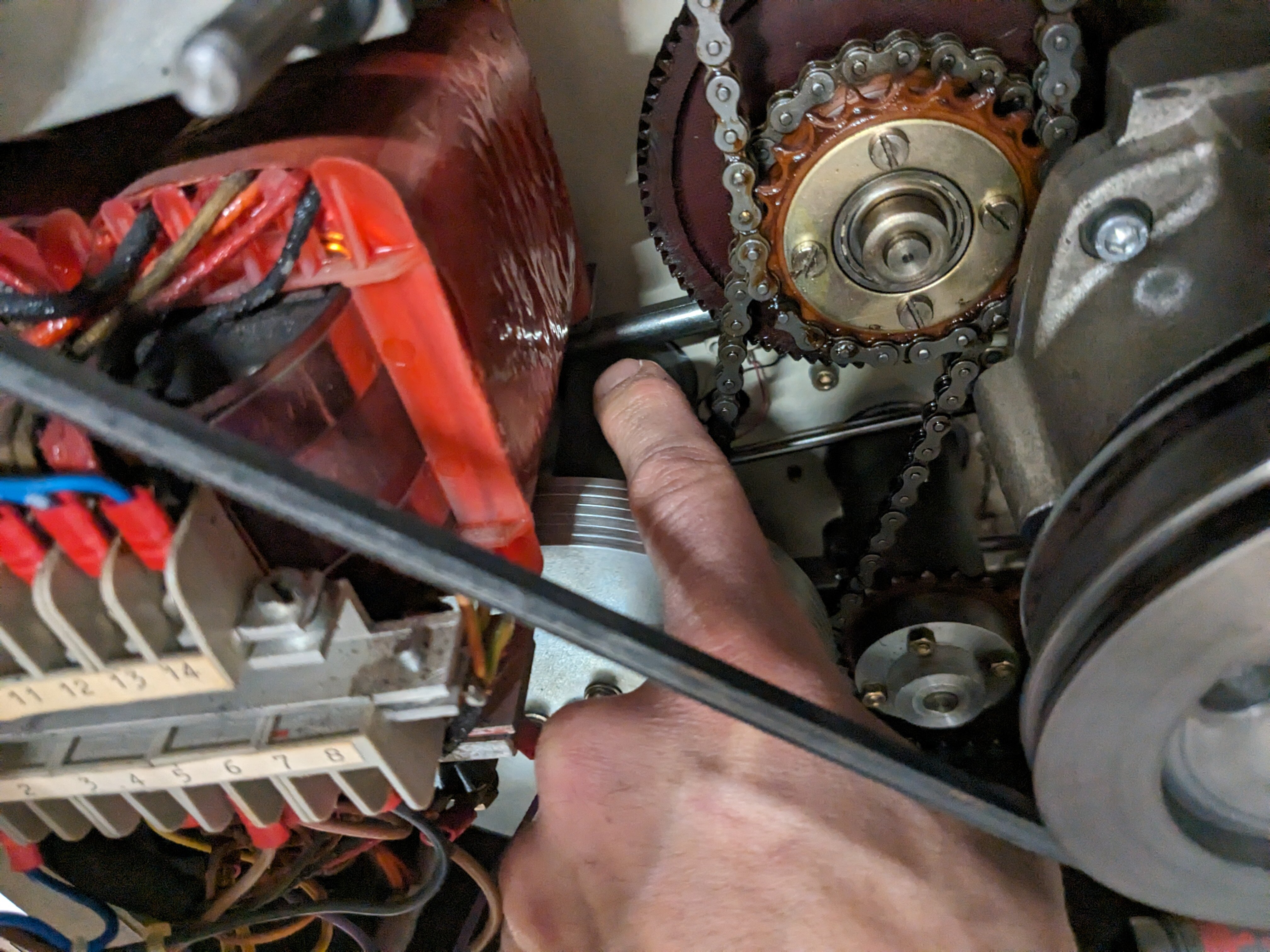

Hier mal ein Foto wo man diese Buchse im Getriebe erkennt!







Neue Buchsen hab ich leider keine mehr.

Aber die gebrauchten Buchsen wurden vor Ausbau von mir auch überprüft.

Na klar es sind Gebrauchtteile und man muß wissen das es sich bei so einer Buchse um

ein Verschleißteil handelt. Das ist so.

[Dent-Jo]

Dass immer alle so von der FP30 schwärmen...

Bei Bauer oder Ernamnn gibts solche Probleme nicht Überhaupt halten sich da die Probleme sehr in Grenzen.

[Martin Rowek]

Die FP23/30 ist nun mal leise, modern und schlank 😉
