DA20 / CP55

[Ernemann]

Hallo,



hat zufällig jemand die Seiten 2-17 und 2-18 aus dem DA20 Installationshandbuch (Zeichnung mit der Verdrahtung)? Bei Filmtech fehlt diese leider:-(



ODER:

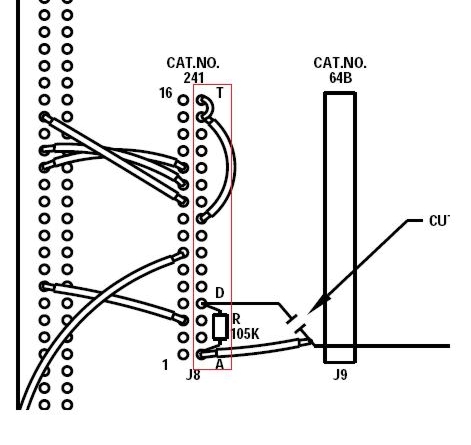

Kann mir jemand plausibel machen, wie die Pins auf dem folgenden Bild im roten Kasten (CP55 Backplane) nummeriert sind? Ich werde da nicht schlau draus, weil ich mit der Anzahl der Pins nicht "von A nach T" komme. Dementsprechend kann ich die Pins für den Bass und RS Eingang für die Signale vom DA20 nicht identifizieren...



Herzlichen Dank schonmal!



Ich steige dann mal wieder hinters Tonrack;-)

[Ernemann]

Da soll mal einer was über den Service von Dolby sagen. Hab grade in England angerufen und ein freundlicher Techniker hat mir direkt die Zeichnung per eMail gesendet. So stellt man sich das vor.



Hat sich also schon erledigt:-)



Falls jemand die Zeichnung braucht, kann ich sie gerne weitergeben.



Grüße

Pascal

[MaxBiela]

Morgen :)



Blau ist SW, Grün ist Rs.



Grüße



Max





EDIT: Hab deine Antwort übersehen. Dann mal frohes schaffen :lol:

Bearbeitet 28. September 2010 von MaxBiela (Änderungen anzeigen)

[MaxBiela]

Anhang vergessen...

[Ernemann]

Trotzdem danke Max :-)

[kusch]

Gilt das auch für den CP 65 mit 241? Also der Anschluss von Sub und RS vom DA 20 kommend? Und der ganze Rest muss auch so geändert werden?
